Gráfico esquemático: eixo vertical H (altura manométrica) e eixo horizontal Q (vazão). A curva da bomba é…

Question

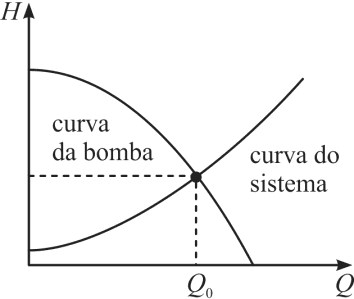

Gráfico esquemático com eixo vertical H e eixo horizontal Q, mostrando a curva da bomba decrescente e a curva do sistema crescente, que se cruzam no ponto de vazão Q0

Gráfico esquemático: eixo vertical H (altura manométrica) e eixo horizontal Q (vazão). A curva da bomba é decrescente e a curva do sistema é crescente; as duas se cruzam no ponto de operação, de vazão Q0.

O gráfico precedente representa, de forma esquemática, as curvas características de uma bomba centrífuga (curva da bomba) e de um sistema de recalque de esgotos (curva do sistema), com a altura manométrica (H) variando em função da vazão (Q). Durante o dimensionamento de uma estação elevatória de esgotos, busca-se garantir que o conjunto motobomba opere com máxima eficiência e estabilidade hidráulica. Com base nas informações apresentadas, assinale a opção correta.

Accepted Answer

O ponto de operação é definido pela interseção entre a curva da bomba e a curva do sistema, representando a vazão e a altura manométrica reais de funcionamento do conjunto.

Answer

Quando se instala uma bomba em paralelo, o ponto de operação é deslocado para maiores alturas e menores vazões, devido ao aumento da energia total disponível.

Answer

O ponto de operação ocorre quando a bomba fornece a maior altura possível, independentemente da curva do sistema.

Answer

Para aumentar a eficiência, deve-se escolher uma bomba cuja curva característica permaneça abaixo da curva do sistema, reduzindo a potência consumida.

Answer

O aumento da rugosidade da tubulação faz que a curva da bomba se desloque para cima, resultando em maior altura manométrica para a mesma vazão.

Questão de Engenharia CivilHidráulica na Engenharia Civil
