Questão de Eletricidade e EletrônicaAmplificadores operacionais — associação de circuitos

Considerando que os amplificadores operacionais do circuito abaixo são ideais,

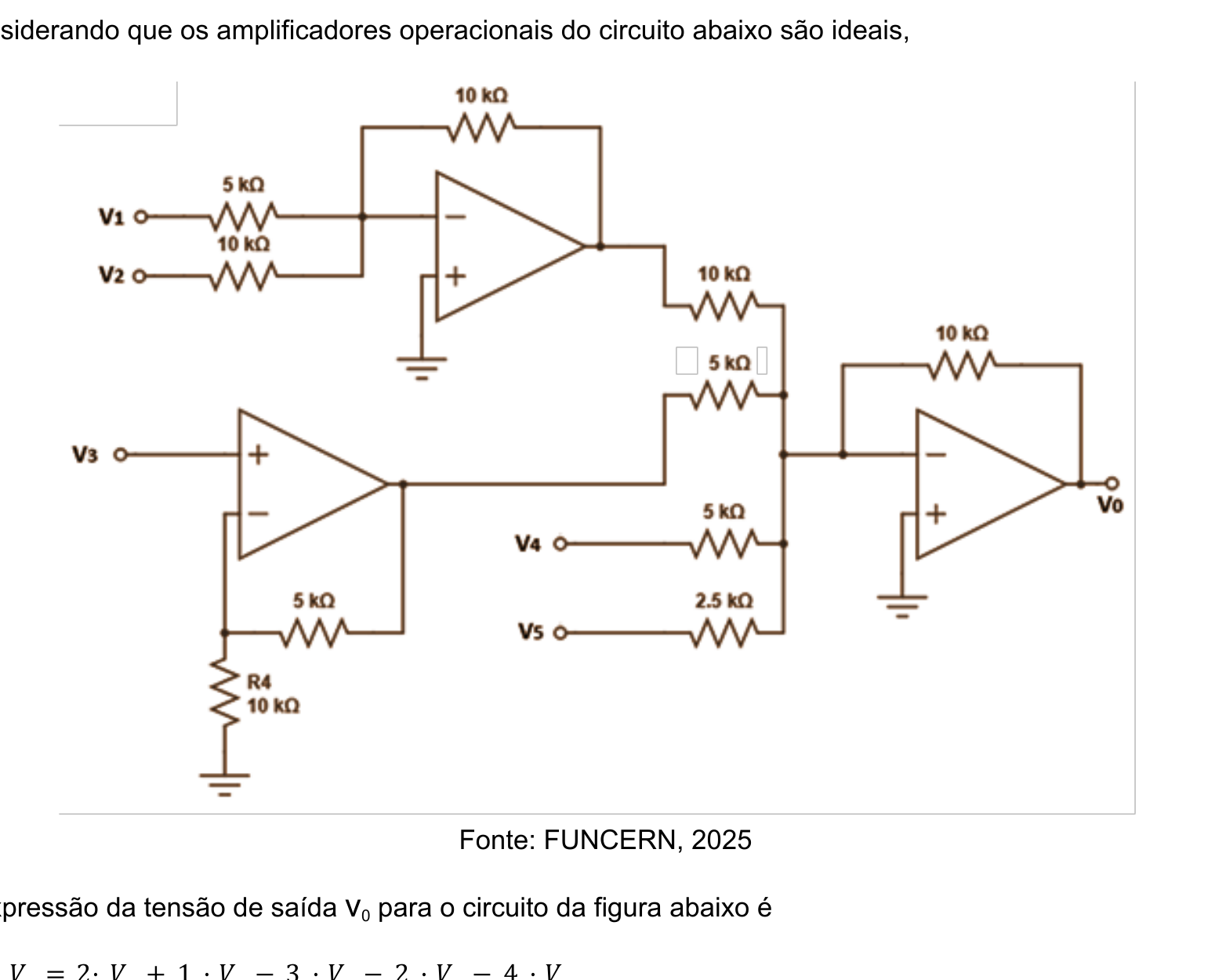

Circuito com amplificadores operacionais ideais

a expressão da tensão de saída V₀ para o circuito da figura abaixo é

V₀ = 2 · V₁ + 1 · V₂ − 3 · V₃ − 2 · V₄ − 4 · V₅

V₀ = 2 · V₁ + 1 · V₂ + 3 · V₃ − 2 · V₄ − 4 · V₅

V₀ = 2 · V₁ + 1 · V₂ − 6 · V₃ − 2 · V₄ − 4 · V₅

V₀ = −2 · V₁ − 1 · V₂ − 3 · V₃ − 2 · V₄ − 4 · V₅

V₀ = 1 · V₁ + 2 · V₂ + 3 · V₃ − 2 · V₄ − 4 · V₅

Ver gabarito oficial

Gabarito: Alternativa A.
