Questão de EletricidadeInstalações Elétricas em Eletricidade
- Banca:
- CESPE / CEBRASPE
- Órgão:
- ANSA
- Ano:
- 2026
- Cargo:
- Ênfase 18: Manutenção – Elétrica
- Nível:
- Médio
- Modalidade:
- Certo ou Errado
- Código:
- CFP-151972-034

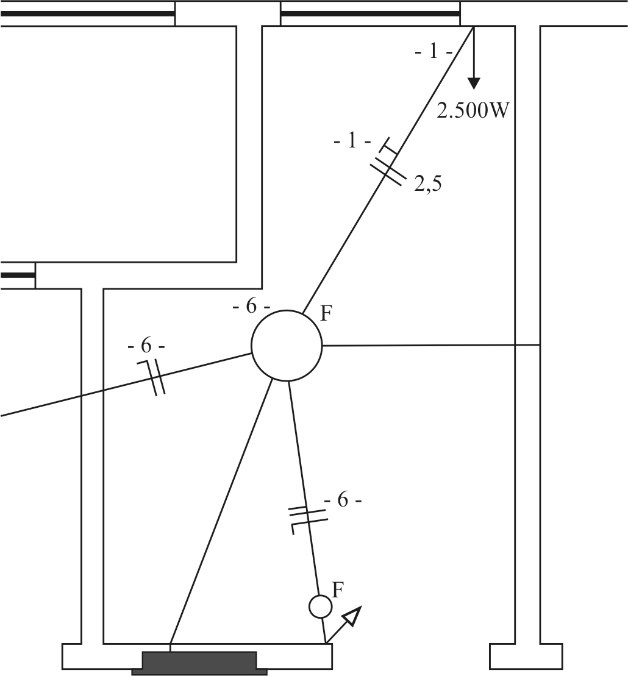

Diagrama elétrico (planta) a que se referem os itens seguintes:
Planta baixa com: circuito 1 alimentando um ponto de 2.500 W por condutor de 2,5 mm²; tres ramais do circuito 6 partindo de uma caixa de derivacao central com condutor de fase (F); ponto de tomada baixa com fase (F) junto a parede inferior; quadro parcial de luz e forca representado no rodape da planta.
Considerando o diagrama elétrico representado na figura precedente, julgue o item subsequente.
Na planta apresentada, o circuito 1 utiliza condutores de bitola de 2,5 mm², sendo um condutor de fase, um de neutro e um de proteção.
Planta baixa com: circuito 1 alimentando um ponto de 2.500 W por condutor de 2,5 mm²; tres ramais do circuito 6 partindo de uma caixa de derivacao central com condutor de fase (F); ponto de tomada baixa com fase (F) junto a parede inferior; quadro parcial de luz e forca representado no rodape da planta.
Considerando o diagrama elétrico representado na figura precedente, julgue o item subsequente.
Na planta apresentada, o circuito 1 utiliza condutores de bitola de 2,5 mm², sendo um condutor de fase, um de neutro e um de proteção.
Ver gabarito oficial
Gabarito: ERRADO.
