Questão de Engenharia CivilInstalações em Engenharia Civil, Instalações Hidrosanitárias
- Banca:
- CESPE / CEBRASPE
- Órgão:
- AgSUS
- Ano:
- 2026
- Cargo:
- Assistente de Projeto - UINFRA (Engenharia e Arquitetura) - Engenheiro Civil com Experiência em Instalações Hidrossanitárias
- Nível:
- Superior
- Modalidade:
- Certo ou Errado
- Código:
- CFP-151239-005
Pretende-se dimensionar o tubo de queda que recolherá os dejetos sanitários dos banheiros de um edifício residencial de 15 pavimentos. Os banheiros são padronizados, contendo cada um deles uma banheira, duas bacias sanitárias, um chuveiro e um lavatório. O tubo de queda não sofrerá desvios da vertical ao longo de seu trajeto até a caixa de passagem situada no térreo do edifício. Nas tabelas 1 e 2, a seguir, adaptadas da NBR 8160, são fornecidas as informações necessárias para o dimensionamento.

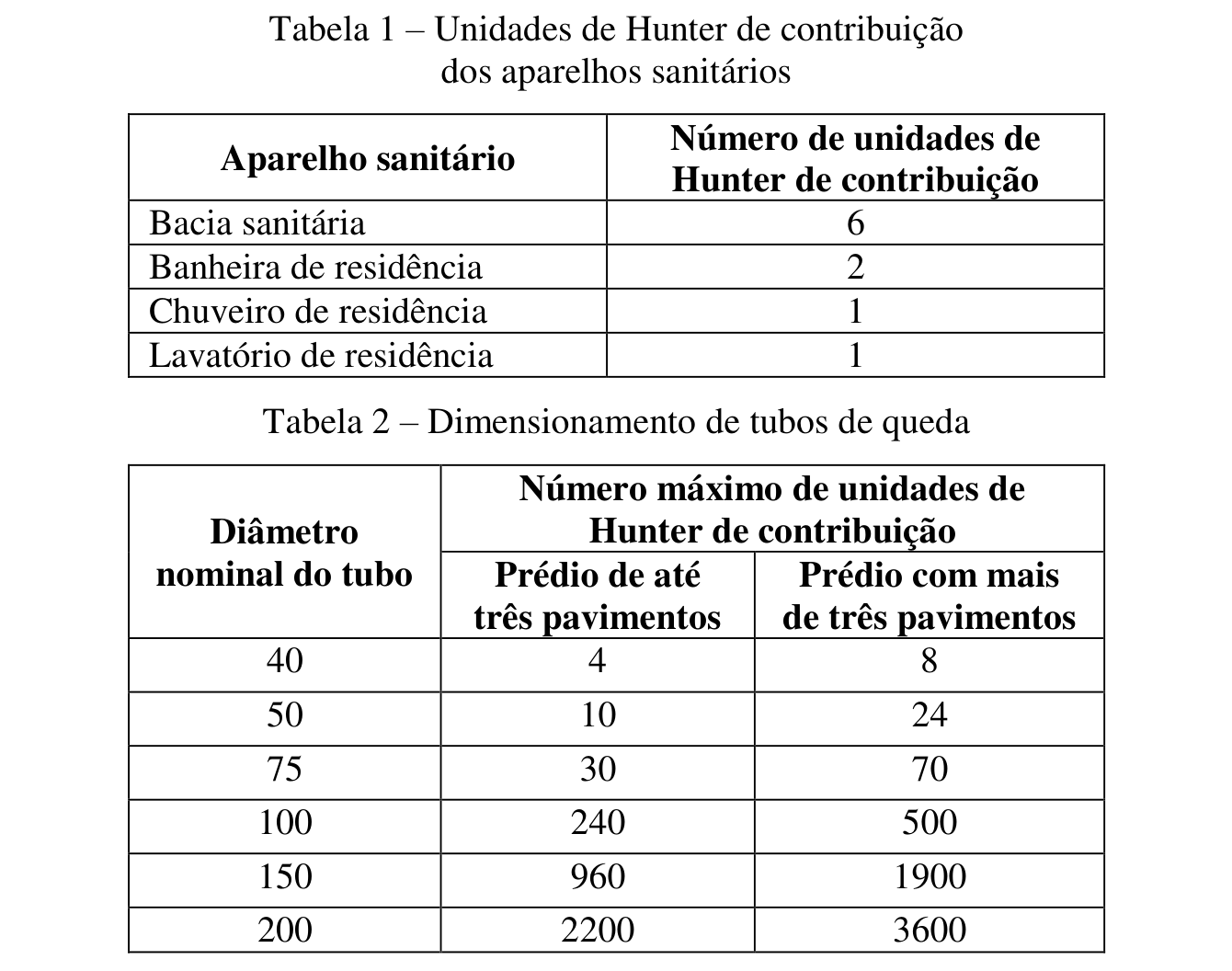

Tabela 1 – Unidades de Hunter de contribuição dos aparelhos sanitários: bacia sanitária = 6; banheira de residência = 2; chuveiro de residência = 1; lavatório de residência = 1. Tabela 2 – Dimensionamento de tubos de queda (número máximo de unidades de Hunter de contribuição, prédio de até três pavimentos / prédio com mais de três pavimentos): DN 40 = 4/8; DN 50 = 10/24; DN 75 = 30/70; DN 100 = 240/500; DN 150 = 960/1900; DN 200 = 2200/3600.
Com base nas informações apresentadas nessa situação hipotética, julgue o item a seguir.
O diâmetro nominal mínimo adotado para o tubo de queda é 150.
Tabela 1 – Unidades de Hunter de contribuição dos aparelhos sanitários: bacia sanitária = 6; banheira de residência = 2; chuveiro de residência = 1; lavatório de residência = 1. Tabela 2 – Dimensionamento de tubos de queda (número máximo de unidades de Hunter de contribuição, prédio de até três pavimentos / prédio com mais de três pavimentos): DN 40 = 4/8; DN 50 = 10/24; DN 75 = 30/70; DN 100 = 240/500; DN 150 = 960/1900; DN 200 = 2200/3600.
Com base nas informações apresentadas nessa situação hipotética, julgue o item a seguir.
O diâmetro nominal mínimo adotado para o tubo de queda é 150.
