Questão de Engenharia EletrônicaEletrônica Digital na Engenharia Eletrônica
- Banca:
- CESPE / CEBRASPE
- Órgão:
- CAESB-DF
- Ano:
- 2025
- Modalidade:
- Múltipla escolha
- Código:
- Q3449159

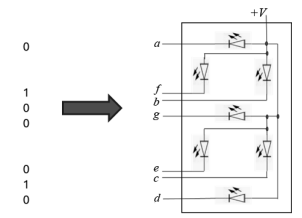

A figura a seguir mostra o esquema de um display do tipo
anodo comum, com sete segmentos emissores de luz (LED) que,
quando adequadamente energizados, podem formar os dígitos de
zero a nove. A tensão V é 5 volts e, em cada entrada do display,
podem ser apresentados dois tipos de tensão: uma de 5 V, que
corresponde ao bit 1, e 0 V, que corresponde ao bit 0. Conforme
ilustra a figura, o conjunto de bits 0 1 0 0 0 1 0 será apresentado,
respectivamente, nas entradas a, f, b, g, e, c, d do display.
Com base nas informações precedentes, é correto afirmar que,
quando o conjunto de bits for apresentado às respectivas
entradas, no display será mostrado o dígito
anodo comum, com sete segmentos emissores de luz (LED) que,
quando adequadamente energizados, podem formar os dígitos de
zero a nove. A tensão V é 5 volts e, em cada entrada do display,
podem ser apresentados dois tipos de tensão: uma de 5 V, que
corresponde ao bit 1, e 0 V, que corresponde ao bit 0. Conforme
ilustra a figura, o conjunto de bits 0 1 0 0 0 1 0 será apresentado,
respectivamente, nas entradas a, f, b, g, e, c, d do display.
Com base nas informações precedentes, é correto afirmar que,
quando o conjunto de bits for apresentado às respectivas
entradas, no display será mostrado o dígito
Ver gabarito oficial
Gabarito: Alternativa A.
