Questão de MecânicaDesenho Técnico Mecânico
- Banca:
- CESPE / CEBRASPE
- Órgão:
- ANSA
- Ano:
- 2026
- Cargo:
- Ênfase 25: Projetos, Construção e Montagem – Mecânica
- Nível:
- Médio
- Modalidade:
- Certo ou Errado
- Código:
- CFP-151979-100

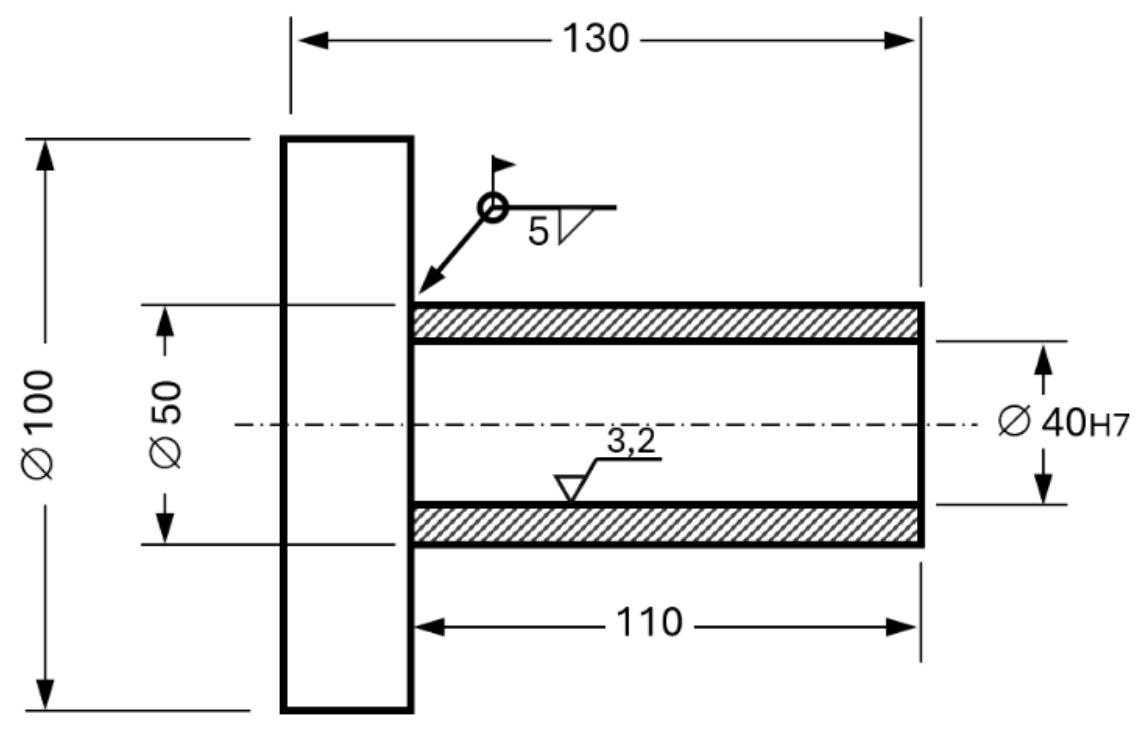

Imagem extraída de uma prancha de desenho técnico a que se refere o item:
Desenho tecnico em corte: flange a esquerda soldado a um tubo. Cotas de comprimento 130 (total) e 110 (tubo); diametros Ø100 (flange), Ø50 (externo do tubo) e Ø40H7 (interno do tubo); simbolo de solda com o valor 5 na uniao flange-tubo e indicacao de rugosidade 3,2 na superficie interna.
Considerando a imagem precedente, extraída de uma prancha de desenho técnico, julgue o item que se segue.
Segundo a indicação no desenho, a união entre as duas peças deverá ser feita por solda de campo em todo o contorno da circunferência da peça de 50 mm de diâmetro em contato com a peça de 100 mm de diâmetro, e o cordão de solda gerado deverá ter pernas iguais de 5 mm.
Desenho tecnico em corte: flange a esquerda soldado a um tubo. Cotas de comprimento 130 (total) e 110 (tubo); diametros Ø100 (flange), Ø50 (externo do tubo) e Ø40H7 (interno do tubo); simbolo de solda com o valor 5 na uniao flange-tubo e indicacao de rugosidade 3,2 na superficie interna.
Considerando a imagem precedente, extraída de uma prancha de desenho técnico, julgue o item que se segue.
Segundo a indicação no desenho, a união entre as duas peças deverá ser feita por solda de campo em todo o contorno da circunferência da peça de 50 mm de diâmetro em contato com a peça de 100 mm de diâmetro, e o cordão de solda gerado deverá ter pernas iguais de 5 mm.
Ver gabarito oficial
Gabarito: CERTO.
