Questão de EletricidadeCircuitos Elétricos em Eletricidade
- Banca:
- CESPE / CEBRASPE
- Órgão:
- ANSA
- Ano:
- 2026
- Cargo:
- Ênfase 18: Manutenção – Elétrica
- Nível:
- Médio
- Modalidade:
- Certo ou Errado
- Código:
- CFP-151972-041
A respeito de circuitos elétricos, julgue o item seguinte.

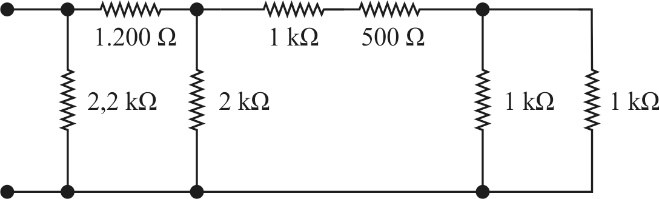

A resistência equivalente do circuito apresentado na figura a seguir é de 1.100 Ω.
Circuito: no ramo superior, em serie, resistores de 1.200 Ω, 1 kΩ e 500 Ω; entre os nos, em paralelo, resistores de 2,2 kΩ, 2 kΩ, 1 kΩ e 1 kΩ.
A resistência equivalente do circuito apresentado na figura a seguir é de 1.100 Ω.
Circuito: no ramo superior, em serie, resistores de 1.200 Ω, 1 kΩ e 500 Ω; entre os nos, em paralelo, resistores de 2,2 kΩ, 2 kΩ, 1 kΩ e 1 kΩ.
Ver gabarito oficial
Gabarito: CERTO.
