Questão de Eletricidade e EletrônicaSistemas digitais — contador assíncrono módulo 10
- Banca:
- FUNCERN
- Órgão:
- Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco
- Ano:
- 2025
- Cargo:
- Técnico de Laboratório - Área Eletroeletrônica
- Modalidade:
- Múltipla escolha
- Código:
- FUNCERN-IFPE-2025-TLAB-ELETRO-Q046

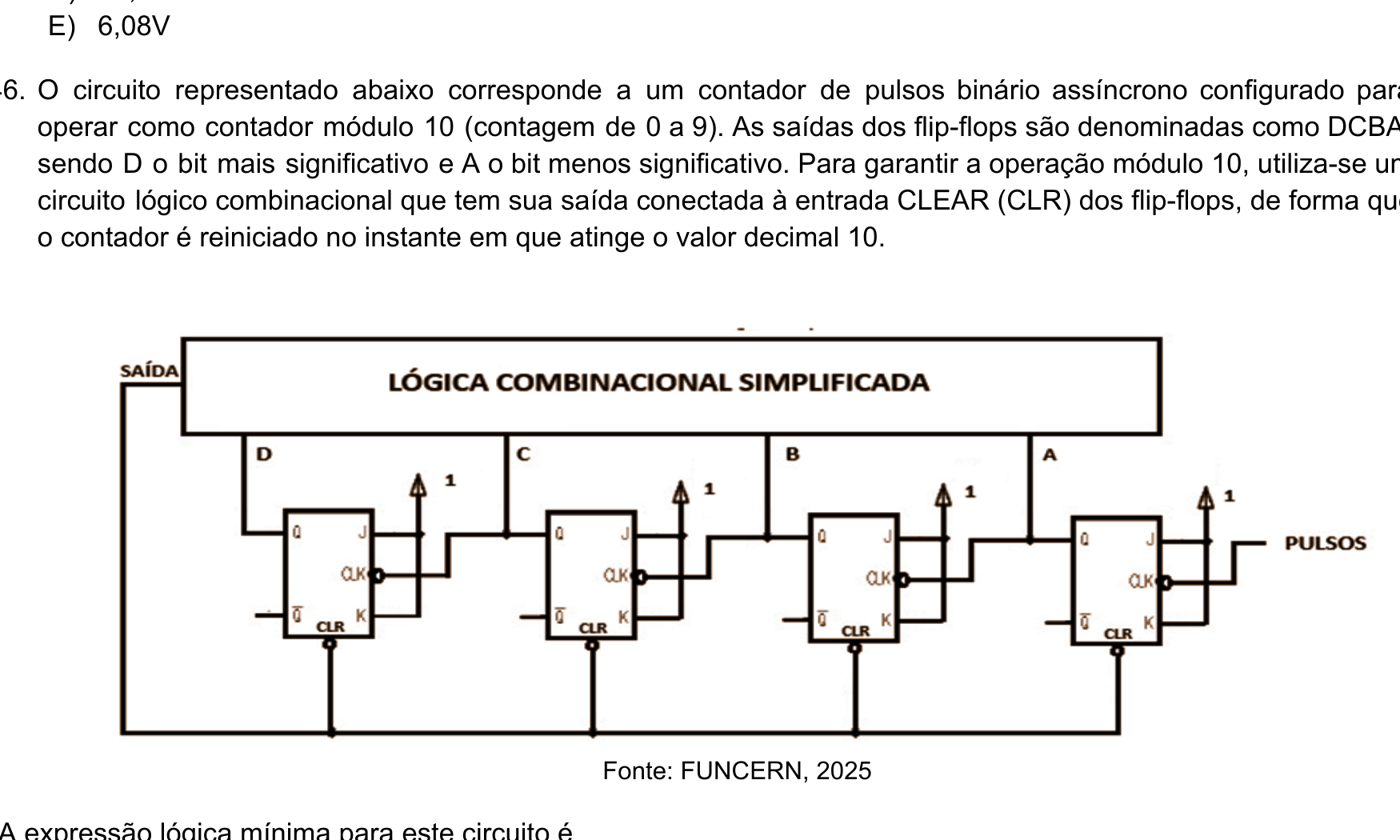

O circuito representado abaixo corresponde a um contador de pulsos binário assíncrono configurado para operar como contador módulo 10 (contagem de 0 a 9). As saídas dos flip-flops são denominadas como DCBA, sendo D o bit mais significativo e A o bit menos significativo. Para garantir a operação módulo 10, utiliza-se um circuito lógico combinacional que tem sua saída conectada à entrada CLEAR (CLR) dos flip-flops, de forma que o contador é reiniciado no instante em que atinge o valor decimal 10.
A expressão lógica mínima para este circuito é
Ver gabarito oficial
Gabarito: Alternativa E.
