Questão de FísicaEletricidade
- Banca:
- CESPE / CEBRASPE
- Órgão:
- Telebras
- Ano:
- 2026
- Cargo:
- Especialista em Gestão de Telecomunicações - Engenheiro - Subatividade: Engenheiro Aeroespacial
- Nível:
- Superior
- Modalidade:
- Certo ou Errado
- Código:
- CFP-146090-062
Figura 11A1-I

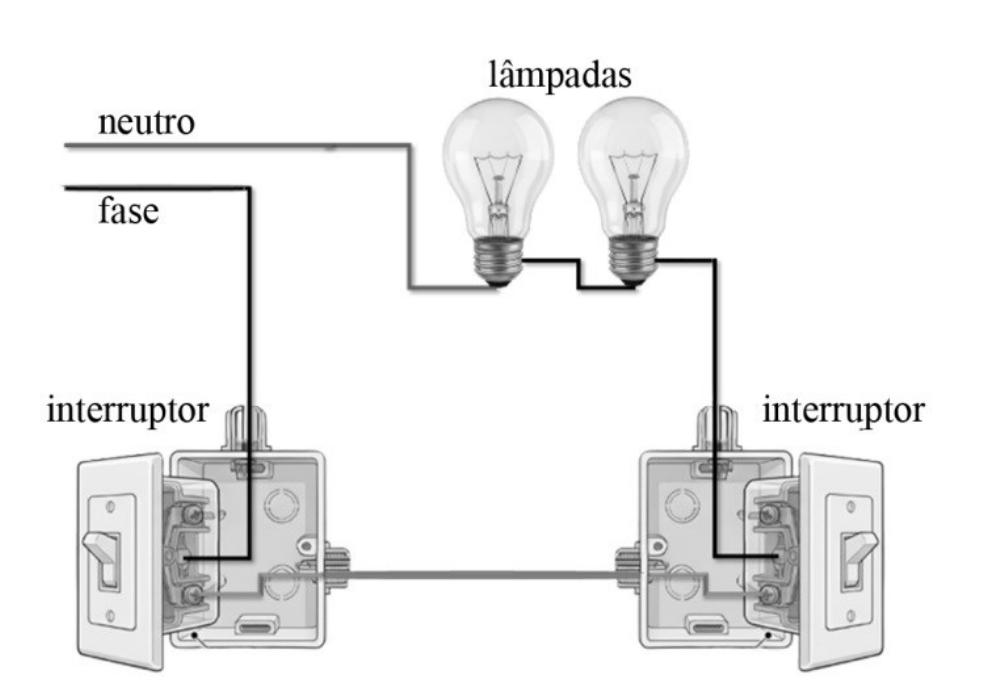

Descrição da figura 11A1-I — circuito com dois interruptores do tipo paralelo (three-way), um em cada extremidade, ligados entre si por dois condutores (retornos); o condutor fase chega ao interruptor da esquerda e o neutro vai direto às duas lâmpadas incandescentes, ligadas em série entre si e ao interruptor da direita.
Figura 11A1-II

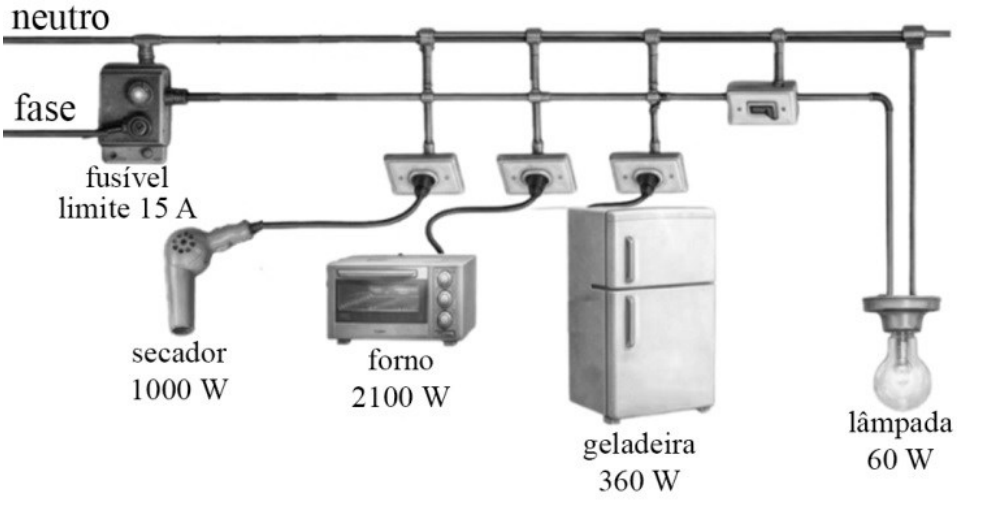

Descrição da figura 11A1-II — esboço de uma rede elétrica com condutores neutro e fase; logo após a entrada, um fusível de limite 15 A; ligados à rede, em tomadas, secador 1000 W, forno 2100 W e geladeira 360 W; ao final, uma lâmpada de 60 W.
Figura 11A1-III

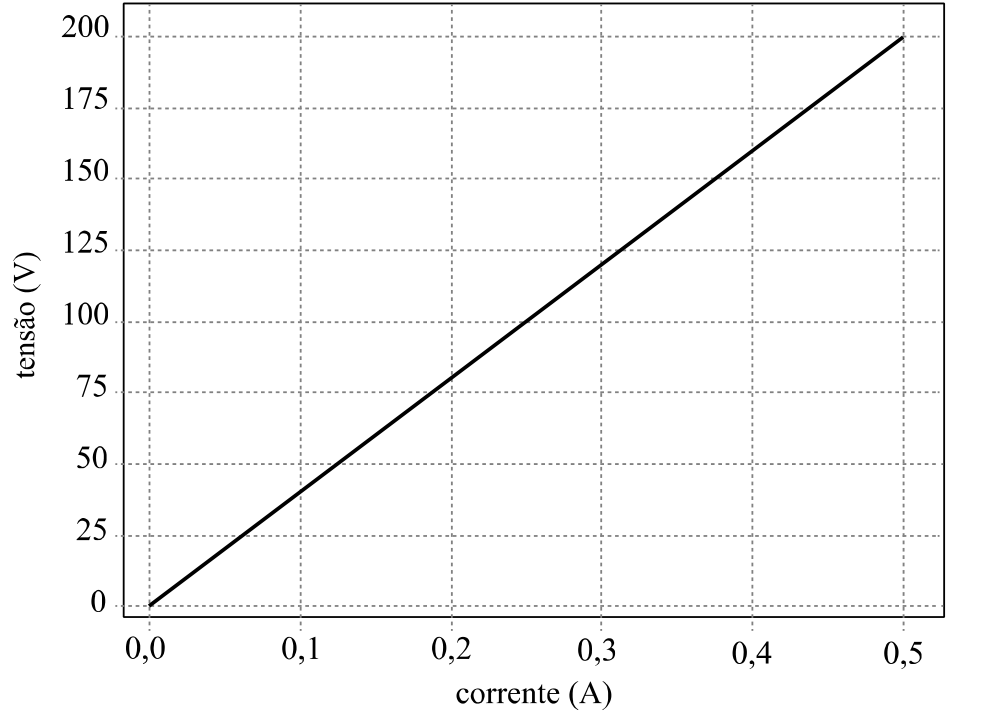

Descrição da figura 11A1-III — gráfico de tensão (V) no eixo vertical (0 a 200 V) contra corrente (A) no eixo horizontal (0,0 a 0,5 A): reta crescente que parte da origem e chega a aproximadamente 200 V em 0,5 A, ou seja, resistência praticamente constante de cerca de 400 Ω.
A figura 11A1-I é um esboço de um circuito elétrico com dois interruptores do tipo paralelo (também conhecido como three-way), ligados à duas lâmpadas incandescentes. A figura 11A1-II representa o esboço de vários componentes ligados à rede elétrica, os quais possuem resistências elétricas ôhmicas. A corrente máxima permitida pelo fusível de proteção da rede é de 15 A. A resistência elétrica de cada lâmpada da figura 11A1-I é dada pelo gráfico na figura 11A1-III. Com base nestas informações, julgue o item subsequente.
Caso todos os equipamentos da figura 11A1-II sejam ligados simultaneamente em uma rede de 220 V, o fusível de 15 A do circuito será acionado, interrompendo a corrente.
