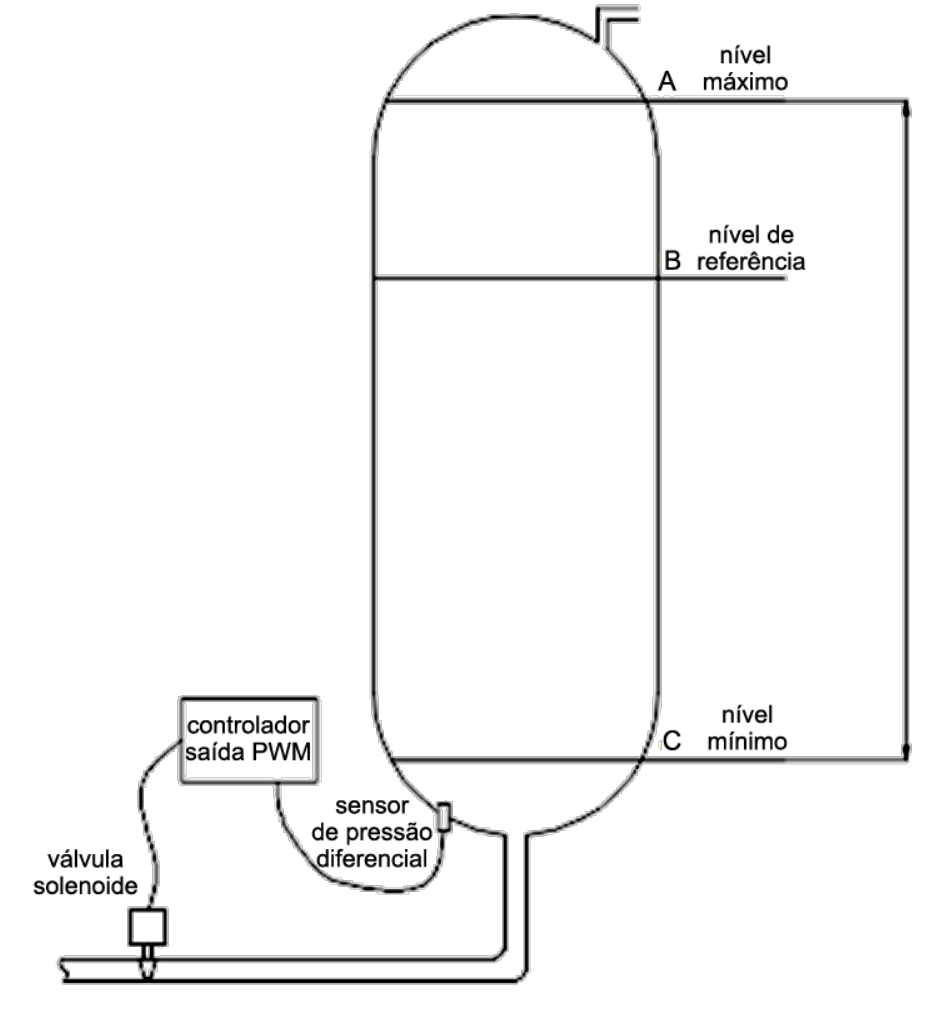

O sistema eletromecânico da figura I é utilizado em uma linha de produção para liberar de forma precisa a quantidade determinada de um líquido utilizado em certa etapa do processo produtivo. O sensor de pressão diferencial adotado no reservatório do líquido tem saída linear na faixa de 0 a 5V.
Mantendo-se uma margem de segurança no controle do processo, o nível de líquido no reservatório é mantido sempre entre um nível mínimo e um nível máximo, cujos valores de saída do sensor são 1,8V e 4,8V, respectivamente. Para gerar a saída PWM (pulse width modulation) de abertura da válvula solenoide, o controlador utiliza como base uma onda quadrada de tensão positiva de período constante, ajustada com base num nível de referência, de forma que, quando a tensão de saída do sensor de pressão é igual a 3,6V, a duração do nível alto de saída para a válvula solenoide corresponde a 50% do período do ciclo.

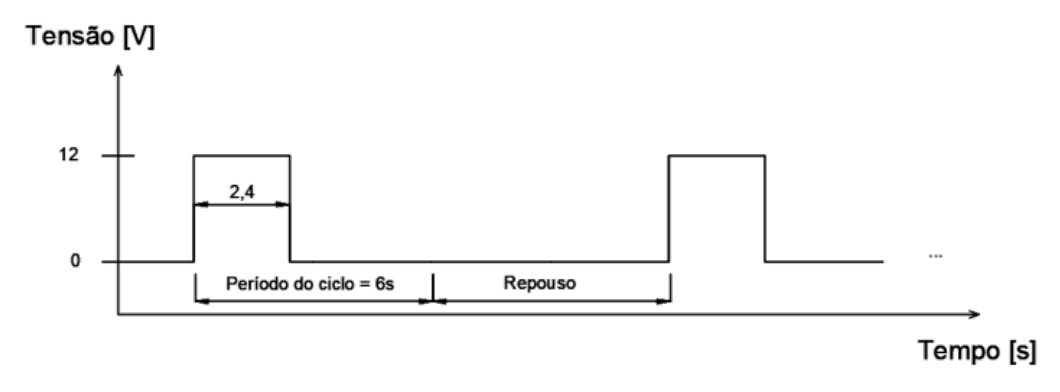

A figura II apresenta a visualização da saída do controlador na situação de abertura mínima da válvula.
Figura I
Figura II
Com base nessas informações e nas figuras, julgue o item seguinte.
O sistema de controle é em malha fechada, pois o controlador utiliza o sinal do sensor de pressão como uma entrada com sinal oposto à base processada no controlador.
