O circuito elétrico na figura precedente é alimentado em corrente contínua por uma bateria de 4,5 V (E) e…

Question

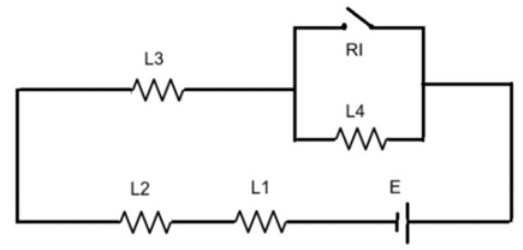

Imagem associada para resolução da questão

O circuito elétrico na figura precedente é alimentado em
corrente contínua por uma bateria de 4,5 V (E) e apresenta quatro
lâmpadas iguais (L1 a L4) e um relé interruptor (RI). Cada
lâmpada tem resistência elétrica de 4 Ω e o relé interruptor tem
resistência elétrica de 1 Ω.

A partir das informações da situação hipotética apresentada,
assinale a opção que corresponde ao valor da corrente elétrica (I)
no circuito.

Accepted Answer

Com o relé interruptor desligado, I = 281 mA.

Answer

Com o relé interruptor desligado, I = 28,1 mA.

Answer

Com o relé interruptor ligado, I = 35,2 mA.

Answer

Com o relé interruptor ligado, I = 0,352 mA.

Answer

Com o relé interruptor ligado ou desligado, I = 1,125 A.
