Questão de Eletricidade e EletrônicaInstrumentação — ponte de Wheatstone e strain gauge

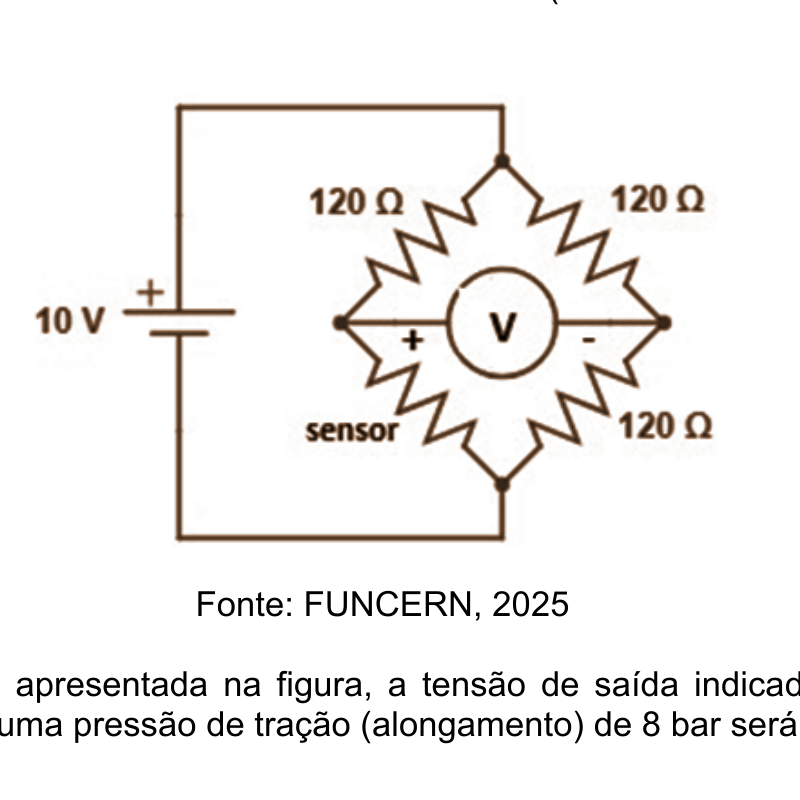

Em um sistema de medição, um sensor strain gauge de sensibilidade 1,25 Ω/bar é instalado em uma ponte de Wheatstone de quarto de ponte (três resistores fixos de 120 Ω), conforme imagem. A ponte é alimentada por uma tensão de excitação de 10 V e está inicialmente balanceada (resistência inicial do sensor é de 120 Ω).

Respeitando-se a polaridade apresentada na figura, a tensão de saída indicada no medidor ideal quando o strain gauge for submetido a uma pressão de tração (alongamento) de 8 bar será de
