Questão de Eletricidade e EletrônicaEletrônica analógica — polarização de transistor NPN
- Banca:
- FUNCERN
- Órgão:
- Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco
- Ano:
- 2025
- Cargo:
- Técnico de Laboratório - Área Eletroeletrônica
- Modalidade:
- Múltipla escolha
- Código:
- FUNCERN-IFPE-2025-TLAB-ELETRO-Q043

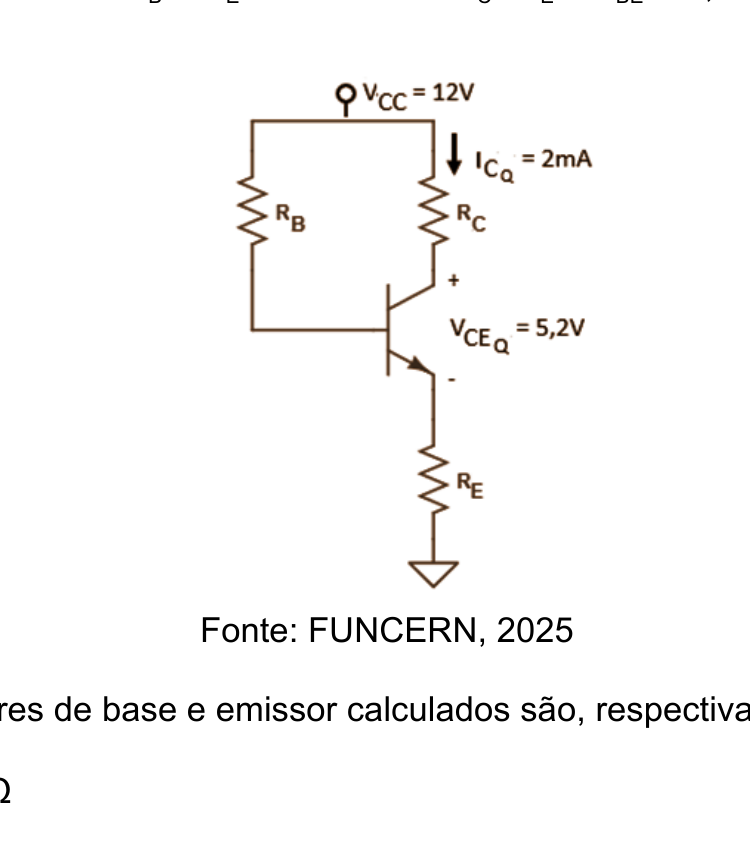

Um circuito de polarização estável com transistor NPN conforme figura abaixo, utiliza VCC = 12 V, RC = 2 kΩ, um resistor de base RB, um resistor de emissor RE e um transistor com ganho β = 80.
Deseja-se que o transistor opere na região ativa com ponto de operação quiescente ICQ = 2 mA e VCEQ = 5,2 V, para tanto, calculou-se os valores de RB e RE considerando IC ≅ IE e VBE = 0,7 V.
Nessas condições, os resistores de base e emissor calculados são, respectivamente:
Ver gabarito oficial
Gabarito: Alternativa D.
