Questão de Eletricidade e EletrônicaEletrônica analógica — regulador série com amplificador operacional
- Banca:
- FUNCERN
- Órgão:
- Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco
- Ano:
- 2025
- Cargo:
- Técnico de Laboratório - Área Eletroeletrônica
- Modalidade:
- Múltipla escolha
- Código:
- FUNCERN-IFPE-2025-TLAB-ELETRO-Q047

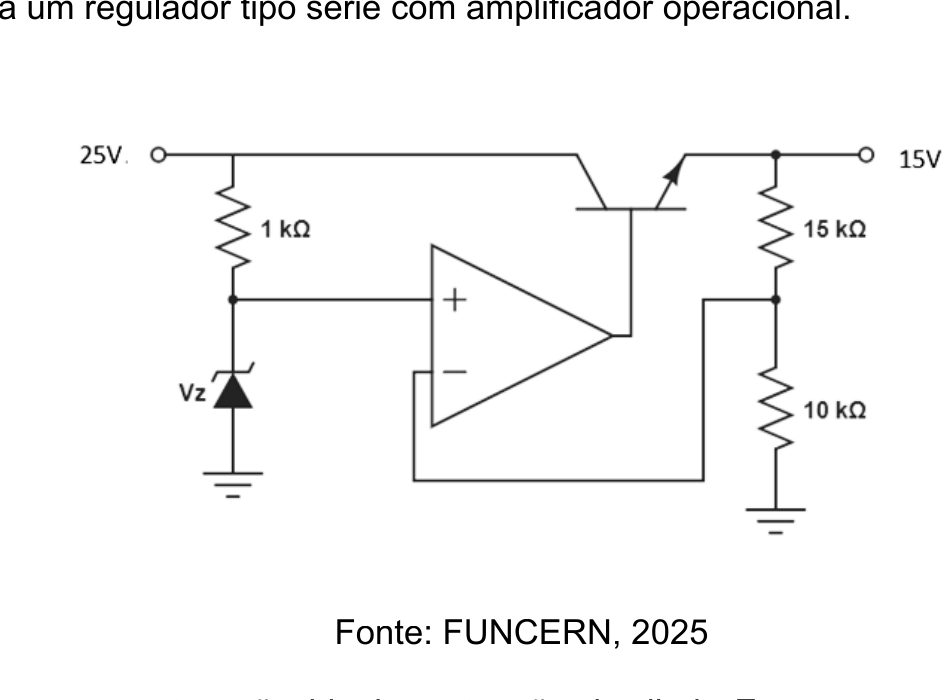

A imagem abaixo ilustra um regulador tipo série com amplificador operacional.
Considerando que os componentes são ideais, a tensão do diodo Zener para que a tensão de saída seja regulada em 15 V é de
Ver gabarito oficial
Gabarito: Alternativa A.
