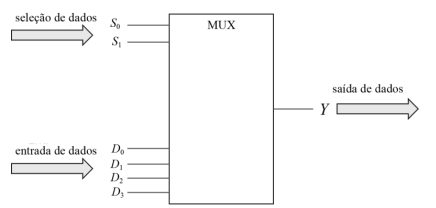

A figura a seguir mostra o símbolo lógico de um
multiplexador digital (MUX), com duas entradas binárias
(S0 e S1) para seleção de dados, quatro entradas de dados
(D0 a D3) e uma saída de dados (Y). Um código de 2 bits nas
entradas de seleção de dados (S) determina qual entrada de dados
será ativada, de modo que o dado correspondente seja
transmitido para a saída Y.
Considerando as informações apresentadas, é correto afirmar que
I quando S1 = 1 e S0 = 0 forem aplicados na seleção de dados, o
dado em D2 será direcionado para a linha de saída de dados.
II apesar de o MUX apresentar apenas quatro entradas de dados
(D0 a D3), a quantidade de bits de seleção de dados (S0 e S1)
permite até oito entradas de dados.
III a expressão de saída Y pode ser representada pela soma de
produtos
, em que
um símbolo com barra
significa negação.
Assinale a opção correta.
